The associated tool for using with a number of Ford setting/locking kit is for locking the crankshaft in the timed position by locating into the flywheel.Suitable for counter-holding the crankshaft when releasing or tightening the crankshaft pulley bolts.Use on a wide range of Ford engine,particularly 1.8 TDDi/TDCi and 2.0 TDCi diesel,1.6 Ti-VCT and later 1.25/1.4 16v duratec pertrol engines.
This engine timing tool kit is suitablefor Ford Focus 1.4/1.6 TDCi chain engine with engine code G8DA,G8DB,HNDA2004-2006.The kit includes camshaft alignment tool,crankshaft timing tool and flywheel locking tool.
Application:
Ford:C-MAX(07-12),Fiesta/Fusion(08-12),Focus(98-12),Focus/C-MAX(03-07),Galaxy(06-12),Grand C-MAX(10-12),Kuga(08-12),Mondeo(07-12),S-MAX(06-12),Tourneo Connect(02-12),Transit Connect(02-12)
Engine Code:
1.25/1.4 16v Petrol Engine(Belt:)RTJA,RTJB,SNJA,SNJB,STJA,STJB
1.6 Ti-VCT Petrol Engine(Belt):HXDA,HXJA,HXJB,IQDA,IQDB,PNBA,PNDA,RHBA,SIDA
1.8 TDi/TDDi/TDCi Diesel Engine(Bekt):RTN,RTQ,RTP,BHDB,BHPA,C9DA
C9DB,C9DC,F9DA,F9DB,FFBA,FFDA,FFWA,HCPA,HCPA,HCPB,P7PA,P9PA,
QYBA,QYWA,R2PA,R3PA,RWPA,KKDA
2.0/2.2 TDCi Diesel Engine(Belt):AZBA,AZWA,G6DA,G6DB,G6DC,G6DD,G6DE
,G6DF,G6DG,IXDG,KLBA,KNBA,LPBA,Q4BA,QXBA,QXBB,QXWA,QXWB,TXBA
,TXDA,TXDB,TXWA,TYBA,TYDA,TYWA,UFBA,UFDA,UFDB,UFWA,UKBA,
UKDA,UKDB,UKWA

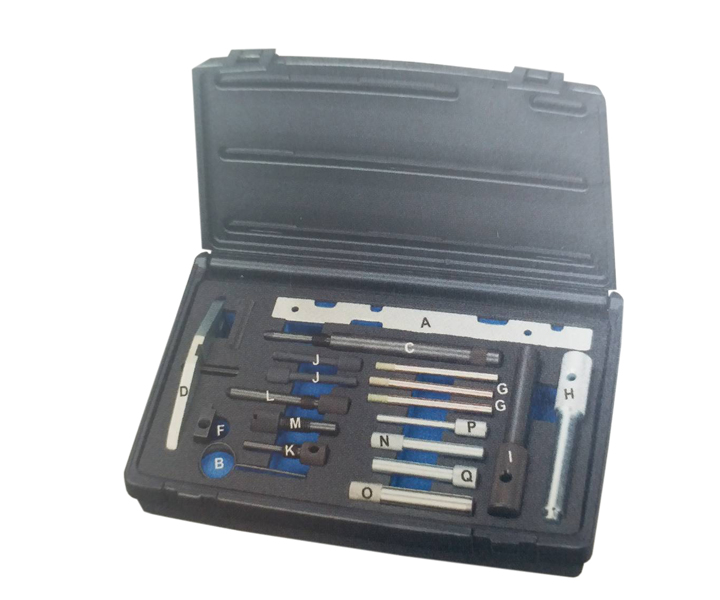

| Item | Description | OEM |
| A | Camshaft Alignment Plate | 303-376B/162B/303-376 |
| B | Tensioner Locking Pin | T40011 |
| C | Crankshaft Timing Pin | 21-104 I 303-193 |
| D | Flywheel Locking Tool-Base Plate and Adaptor-(29mm) | 303-393A(21-168) |
| E | Adaptor-(42mm) | 303-393-02 |
| F | Adaptor-(11mm) | 303-393-01 |
| G | Camshaft and Fuel Pump Sprocket Locking Pin 6mm(3PCS) | 0132AB |
| H | Flywheel Locking Pin | 21-251 |
| I | Flywheel Locking Pin | 21-254 |
| J | Camshaft /Fuel Pump Alignment Pin(x2) | 21-260 l 303-732 |
| K | Camshaft Timing Pin | 21-210 l 303-507 |
| L | Camshaft Timing Pin | 303-620 l 21-163 l 303-574 |
| M | Camshaft Timing Tool | 303-748 l 21-259 |
| N | Camshaft/ Camshaft Timing Pin | 21-263 l 303-735 |
| O | Flywheel Locking Pin | 21-262 l 303-734 |
| P | Camshaft Locking Pin | |
| Q | Timing Pin | |
Crankshaft Timing Pin
Ford:Courier/Kombi 1.8D,Escort Van 1.8D/TD,Fiesta 1.8D Turbo,Fiesta Van 1.8D,Focus 1.8D Turbo,Mondeo 1.8TD, Orion 1.8D/TD,P100 1.8 TD,Sierra 1.8TD
| Manufacturer | Model | Style | Engine Code | Year |
| Ford | Cougar | 2.0 16v | Zetec | 1999 |
| Escort | Orion | 1.6 l 1.8 16v | RKC l L1K l L1H | 1991-1998 |
| Fiesta | Puma | 1.25 l 1.4 | DHA l DHB l DHC l DHD l FHA l FHE | 1995-1997 |
| Fiesta | XR2i | 1.25 l 1.4 l 1.6 | DHA l DHB l DHC l DHE l DHF l DHG l HA l FHE l L1T l L1V | 1997-2002 |
| Fiesta | Fusion | 1.25 l 1.4 l 1.6 | FUJA l FUKB l FXJA l FXJB l FYJA l FYJB l F8JA l F8JB l M7JA l M7KB | 2002-2007 |
| Focus | | 1.4 l 1.6 l 1.8 l 2.0 16v | | 1998-2000 |
| Focus | | 1.8 TDi | Zetec | 2002-2003 1998-2000 |
| Focus | | 1.4 l 1.6 | Zetec | 2002-2003 |
| Focus | | 1.6 l 1.6 16v Ti-VCT | FXDA/C l FXDB/D l FYDA/C l FYDB/D l DYDH | 1998-2005 |
| Focus | C-MAX | 1.6 l 1.8 l 2.0 16v | HWDA l HWDB | 2003-2007 |
| Mondeo | | 1.8 16v | L1F l L1J l RKA l RKB l NGA | 1993-2000 |
| RS1800 | | 1.7 | RDB l RQB l RQC | 1990-1998 |
| Puma | | 1.25 | MHA | 1997-2000 |
| Mazda | 121 | 1.7 | DHA | 1995-1998 |
| Item | Engine Code | Vehicle Model |
| N | F6JA F6JB F6JC G8DA B8DB HHDA | Fiesta,Fusion 1.4 TDCi with the cam belt 2002-2006-Focus 1.6 TDCi 2004-2006-Focus C-MAX 1.6 TDCi with the cam chain 2003-2006 |
| J | F6JA F6JB F6JC G8DA B8DB HHDA | Fiesta,Fusion 1.4 TDCi with the cam belt 2002-2006-Focus 1.6 TDCi 2004-2006-Focus C-MAX 1.6 TDCi with the cam chain 2003-2006 |
| O | F6JA F6JB F6JC G8DA B8DB HHDA | Fiesta,Fusion 1.4 TDCi with the cam belt 2002-2006-Focus 1.6 TDCi 2004-2006-Focus C-MAX 1.6 TDCi with the cam chain 2003-2006 |
