This kit is originally specified for the engine design before 2003.However,some components are used on the engine up to 2010.
The essential tool is for the timing belt replacement on a wide range of Renault,Nissan & Vauxhall/Opel diedel engine.
This locking tool enables the diesel pump to be locked in the position whilst servicing the timing belt on Renault 1.9 DTi engine.

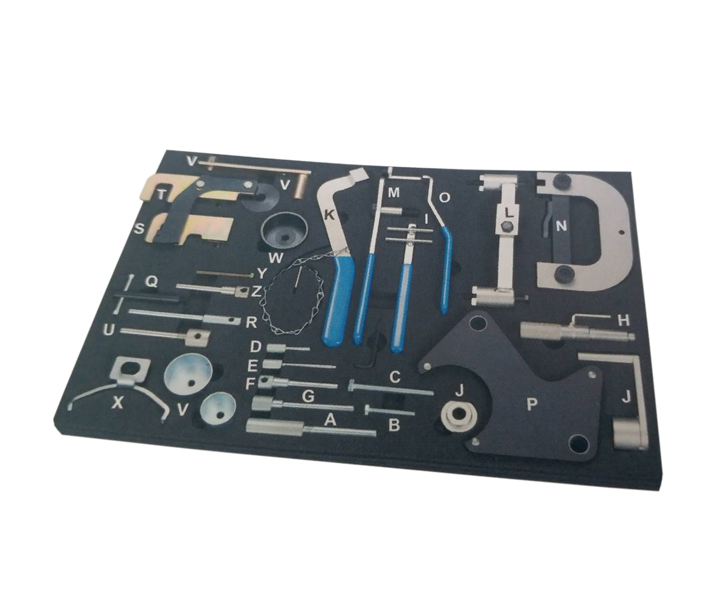

| Item | Description | OEM |
| A | Crankshaft Locking Pin(1.4/1.6) | MOT 1489 |
| B | Tensioning Adjustment Screw M6 x 30mm | |
| C | Tensioning Adjustment Screw M8 x 70mm | |
| D | Crankshaft Timing Pin | MOT 910 |
| E | Injection Pump Setting Pin | MOT 910 |
| F | Flywheel Locking Pin | MOT 1054 |
| G | Flywheel Locking Pin | MOT 1318 |
| H | Flywheel Locking Pin | MOT 1340 |
| I | Tension Wrench | MOT 1135-01 |
| J | Tensioner Adjuster | MOT 1386 |
| K | Tensioner Adjuster | MOT 1348 |
| L | Crankshaft Locking Tool | MOT 1337 |
| M | Tensioner Adjuster | MOT 1312 |
| N | Crankshaft Locking Tool | MOT 1496 |
| O | Tensioner Adjuster | MOT 1384 |
| P | Crankshaft Sprocket Alignment Tool | MOT 1490-01 |
| Q | High Pressure Pump Locking Pin | MOT 1538 |
| R | Crankshaft Alignment Pin | MOT 1536 |
| S | Exhaust Crankshaft Alignment Tool | MOT 1537 |
| T | Inlet Crankshaft Alignment Tool | MOT 1534 |
| U | Crankshaft Timing Pin | MOT 1489 |
| V | Tensioner Pre-setting Tool | MOT 1543 |
| W | Timing Belt Tensioning Cover | MOT 1705 |
| X | Timing Injection Pump Holder | MOT 1200-01 |
| Y | M6 Tensioning Adjustment Screw | M6 x 30mm |
| Z | Flywheel Locking Pin | MOT 1054 |
Application:
Petrol:1.2L l 1.4L l 1.7L plus twin cam 1.4L l 1.6L l 1.8L l 2.0L 16v & 2.2L 8v plus 2.5 2.0v
Model:
Clio 1.2/1.4, Clio 1.4/1.6/1.8 16v, Clio Sport 2.0 16v, Clio Willams 2.0 16v,Espace 2.0,Espace 2.0 16v,Espace 2.2TD,Express 1.4,Extra 1.4,Kangoo 1.2/1.4,Laguna 1.6 16v, Laguna 1.8/2.0, Laguna1.8/2.0 16v,Laguna 2.2D/TD, Laguna 2.5 D/TD,Megane 1.4/1.6/2.0 16v, Megane 2.5D/TD,R19 1.4, R19 1.4 Eco,R19 1.8 16v,Rapid 1.4,Safrane 2.0 16v.Safrane 2.2 TD, Safrane 2.5 20v, Scenic 1.4/1.6/2.0 16v,Trafic 2.5D,Twingo 1.2
Diesel:1.9L D /TD/Dti l 2.1L &2.2L D /TD l 2.5L D /TD l 2.8L D
Engine Code:F4P l F4R l F4J l KAM (Clio lll 813 Engine(03-)
Renault:Clio,Megane(99-03),Scenic(99-03), Laguna(99-01),Espace(00-08),Kangoo(00-08),Trafic(01-08),Master(99-04).
Nissam:Micra K12(03-08),Kubista(03-08),Primaster(02-07),Interstar(02-06)
Ople:Vivaro(01-08),Movano(00-08)
Engine Code:1.5,1.9,2.2,2.5 Dci (K9K,K9Q,G9T,G9U)
Prevent the engine shafts(camshaft.crankshaft)from turning belt tensioner when changing the timing belt or during other engine repair.
Timing Injection Pump Holder
The injection pump locking tool for Renault Clio,Megane,Laguna,Kangoo 1.9 DTi engines.
Engine Code:F9Q 717/731/780
