This kit is originally specified for the engine design before2003.However,some components are used on the engine up to 2010.
The essential tool is for the timing belt replacement on a wide range of Renault,Nissan & Vauxhall/Opel diesel engine.
This locking tool enables the diesel pump to be locked in the position whilst servicing the timing belt on Renault 1.9 DTi engine.

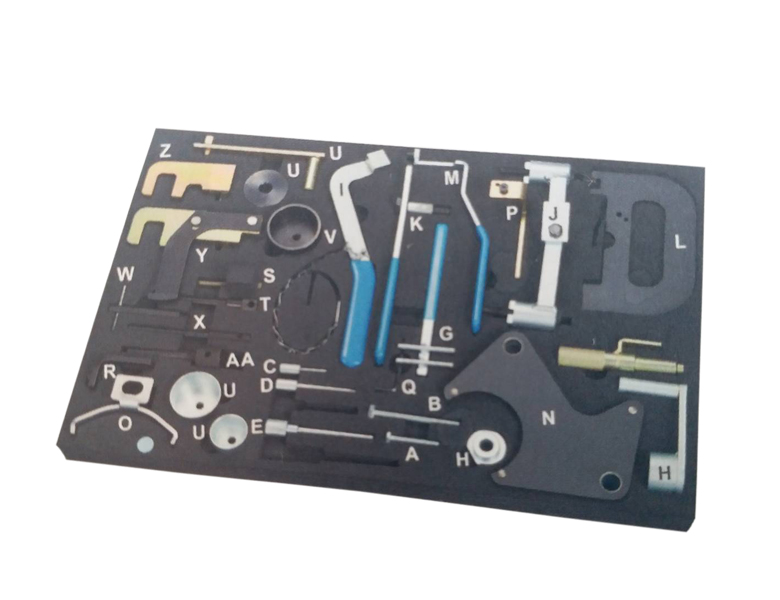

| Item | Description | OEM |
| A | Tensioning Adjustment Screw M6 x 30mm | |
| B | Tensioning Adjustment Screw M8 x 70mm | |
| C | Flywheel Locking Pin | MOT 910 |
| D | Injection Pump Setting Pin | MOT 910 |
| E | Flywheel Locking Pin | MOT 1318 |
| F | Flywheel Locking Pin | MOT 1340 |
| G | Tensioner Wrench | MOT 1135-01 |
| H | Tensioner Adjuster | MOT 1386 |
| I | Tensioner Adjuster | MOT 1348 |
| J | Camshaft Locking Tool | MOT 1337 |
| K | Tensioner Adjuster | MOT 1312 |
| L | Camshaft Locking Tool | MOT 1496 |
| M | Tensioner Adjuster | MOT 1384 |
| N | Camshaft Sprocket Alignment Tool | MOT 1490-1 |
| O | Timing Injection Pump Holder | MOT 1200-1 |
| P | Camshaft Plate Bracket (Extend Reach) | MOT 1750 |
| Q | Hex Key | |
| R | Camshaft Plate Bracket(L Shape) | MOT 1496 |
| S | M6 Setscrew for Adjusting Tensioner | M6 x 30mm |
| T | Flywheel Locking Pin | MOT 1054 |
| U | Tension Pre-setting Tool | MOT 1543 |
| V | Timing Belt Tensioning Cover | MOT 1705 |
| W | High Pressure Pump Locking Pin | MOT 1538 |
| X | Crankshaft Alignment Pin | MOT 1536 |
| Y | Exhaust Camshaft Alignment Tool | MOT 1537 |
| Z | Inlet Camshaft Alignment Tool | MOT 1534 |
| AA | Crankshaft Timing Pin | MOT 1489 |
Application:
Petrol:1.2 L l 1.4 L l 1.7 L plus twin cam 1.4L l 1.6L l 1.8L l2.0L 16v & 2.2L 8v plus 2.5 20v
Model :
Clio 1.2/1.4, Clio1.4/1.6/1.8 16v, Clio Sport 2.0 16v, Clio Williams 2.0 16v,Espace 2.0, Espace 2.0,
16v, Espace 2.2 TD,Express 1.4,Extra 1.4,Kangoo 1.2/1.4,Laguna 1.6 16v, Laguna 1.8/2.0, Laguna 1.8/2.0 16v, Laguna 2.2D/TD, Laguna 2.5 D/TD,Safrane 2.5 20v,Scenic 1.4/1.6/2.0 16v,Trafic 2.5D,Twingo 1.2
Diesel:1.9 L D/TD/Tdi l 2.1L & 2.2 L D /TD l 2.5L D/TD l 2.8L D
Engine Code:F4P l F4R l F4J l K4M (Clio lll 813 Engine(03-))
Renault:Avamtime(05-07),Clio ll(01-06), Clio lll(05-08),Espace(00-08),Kangoo(00-08),Laguna(99-01), Laguna ll(04-07),Master(00-06),Megane(99-03), Megan ell (02-08),Modus(04-08),Scenic(99-03),Scenic ll (03-08),Trafic(01-08),Twingo(07-08)
Nissan:Almera N16(02-06),Interstar(02-06),Kubistar(03-08),Micra K12(03-8),Note(06-08),Primaster(02-07),Prim-era P12(03-07),Qashqai(08-09)
Vauxhall/Opel:Movano(00-08),Vivaro(01-08)
Engine Code:
1.5-K9K,1.9-F9Q,2.2-G9T,2.5-G9U
Prevent the engine shafts(camshaft crankshaft)from turing belt tensioner when changing a timing belt or during other engine repair.
Timing Injection Pump Holder
The injection pump locking tool for Renault Clio,Megane,Laguna,Kangoo 1.9 DTi engines.
Engine Code:F9Q 717/731/780
